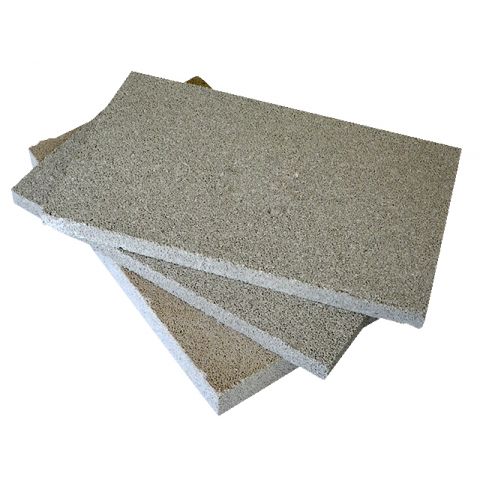

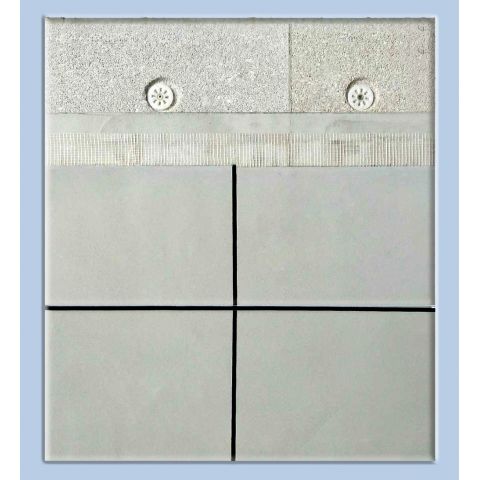

由粘结层、无机轻集料保温板保温层(以玻化微珠等无机材料为轻集料,以水泥或其他无机胶凝材料为胶结料,掺加功能性添加剂,经配料、压制成型、养护等工序制成)、抹面层(内置耐碱玻璃纤维网格布)、饰面层组成,以粘结为主、锚固为辅,安装在外墙表面的保温构造。
保温系统 | 基层 | 基本构造 | 构造图 | |||
粘结层 | 保温层 | 抹面层 | 饰面层 | |||
外墙外保温系统 | 混凝土墙及各种砌块(含找平层) | 粘结 砂浆 | 无机轻集料 保温板 +锚栓、支承托架 | 抹面砂浆+耐碱玻纤网布 | 腻子+涂料或饰面砂浆 |
|
外墙内保温系统 | 混凝土墙及各种砌块(含找平层) | 粘结 砂浆 | 无机轻集料 保温板 | 抹面砂浆+耐碱玻纤网布 | 腻子+涂料或面砖饰面 |
|
项目 | 性能指标 | 试验方法 | |
I型 | II型 | ||
密度,kg/m³ | ≤230 | ≤280 | GB/T5486 |
抗压强度,MPa | ≥0.30 | ≥0.50 | |
导热系数(平均温度25℃),W/(m·k) | ≤0.058 | ≤0.068 | GB/T10294 |
