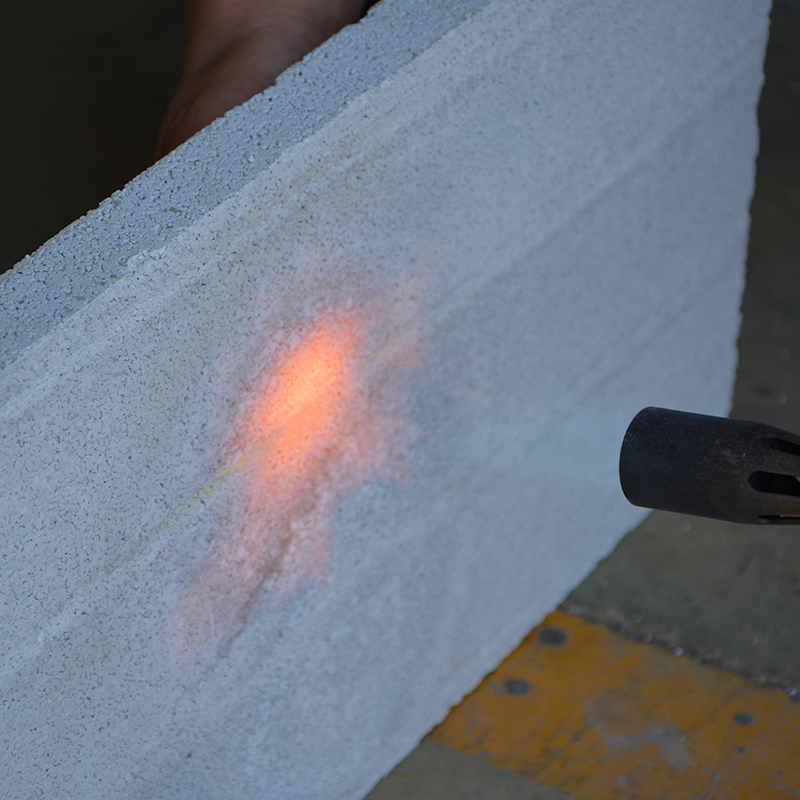

点击图片查看原图由粘结层、无机轻集料保温板保温层（以玻化微珠等无机材料为轻集料，以水泥或其他无机胶凝材料为胶结料，掺加功能性添加剂，经配料、压制成型、养护等工序制成）、抹面层（内置耐碱玻璃纤维网格布）、饰面层组成，以粘结为主、锚固为辅，安装在外墙表面的保温构造。
保温系统 | 基层 | 基本构造 | 构造图 | |||
粘结层 | 保温层 | 抹面层 | 饰面层 | |||
外墙外保温系统 | 混凝土墙及各种砌块（含找平层） | 粘结 砂浆 | 无机轻集料 保温板 +锚栓、支承托架 | 抹面砂浆+耐碱玻纤网布 | 腻子+涂料或饰面砂浆 |
|
外墙内保温系统 | 混凝土墙及各种砌块（含找平层） | 粘结 砂浆 | 无机轻集料 保温板 | 抹面砂浆+耐碱玻纤网布 | 腻子+涂料或面砖饰面 |
|
项目 | 性能指标 | 试验方法 | |
I型 | II型 | ||
密度，kg/m³ | ≤230 | ≤280 | GB/T5486 |
抗压强度，MPa | ≥0.30 | ≥0.50 | |
导热系数（平均温度25℃），W/(m·k) | ≤0.058 | ≤0.068 | GB/T10294 |
